Projekt

3D-Laserscan Produktionshalle Stockheim

Auftraggeber

Im August 2024 erhielten wir den Auftrag, eine Produktionshalle für Holzbauteile zu vermessen. Anlagenteile, TGA und Architektur sollten als 3D-Modell erstellt werden.

Std.

Scandauer

2400

Panoramen

4.500

VLX3

Scansystem

DWG

Revit

3D-Modell

DWG

Autocad

2D-Plan

E57, RCP

Punktwolke

360°

Onlineprojekt

Ausgangslage

Die Produktionshalle sollte vermessen werden, um maßgenaue 3D-Pläne und 2D-Zeichnungen zu erhalten. Bisher waren nur ungenaue und veraltete Zeichnungen vorhanden.

Mit den neuen 3D-Zeichnungen kann die Planung neuer Maschinen und die Umplanung vorhandener Maschinen wesentlich einfacher durchgeführt werden.

Ein zeitaufwändiges manuelles Aufmaß entfällt. Der Platzbedarf kann später perfekt aus dem 3D-Modell ermittelt werden.

Workflow 3D Scanworks

Um den Produktionsablauf so wenig wie möglich zu stören, entschied sich unser Kunde die Messungen an einem Samstag durchzuführen. Mit unserem tragbaren 3D- Scansystem NavVis VLX3 wurden die Durchgänge zwischen den Maschinen zügig durchlaufen, so dass die Messung zeitnah abgeschlossen werden konnte.

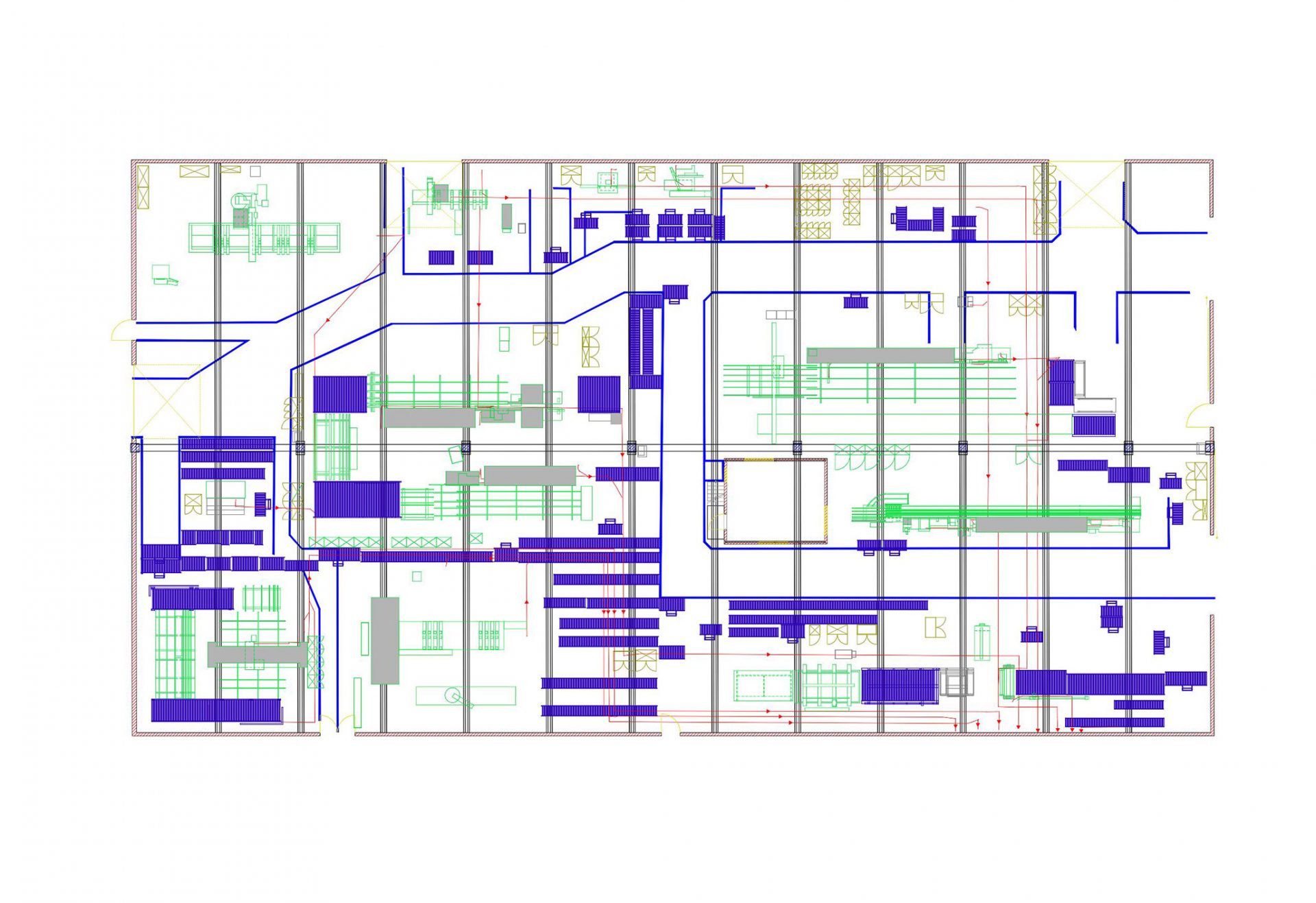

Mit den im Anschluss erstellten 2D-Zeichnungen und dem 3D-Modell kann unser Kunde nun eine exakte Hallenplanung durchführen. Zusätzlich wurden einige Animationen für den internen Gebrauch erstellt.
