Projekt
3D-Laserscanning des Citytunnels Darmstadt
Auftraggeber
Im Januar 2024 erhielten wir von der Stadt Darmstadt den Auftrag, den dortigen Citytunnel auf einer Länge von 540 m in 3D zu vermessen.
2
Tage
Scandauer
130
Anzahl Scans
12
+
GNSS- Messungen
RTC360
Scansystem
IFC
Revit
3D-Modell
DWG
Autocad
2D-Plan
E57, RCP
Punktwolke
360°
Onlineprojekt
Ausgangslage

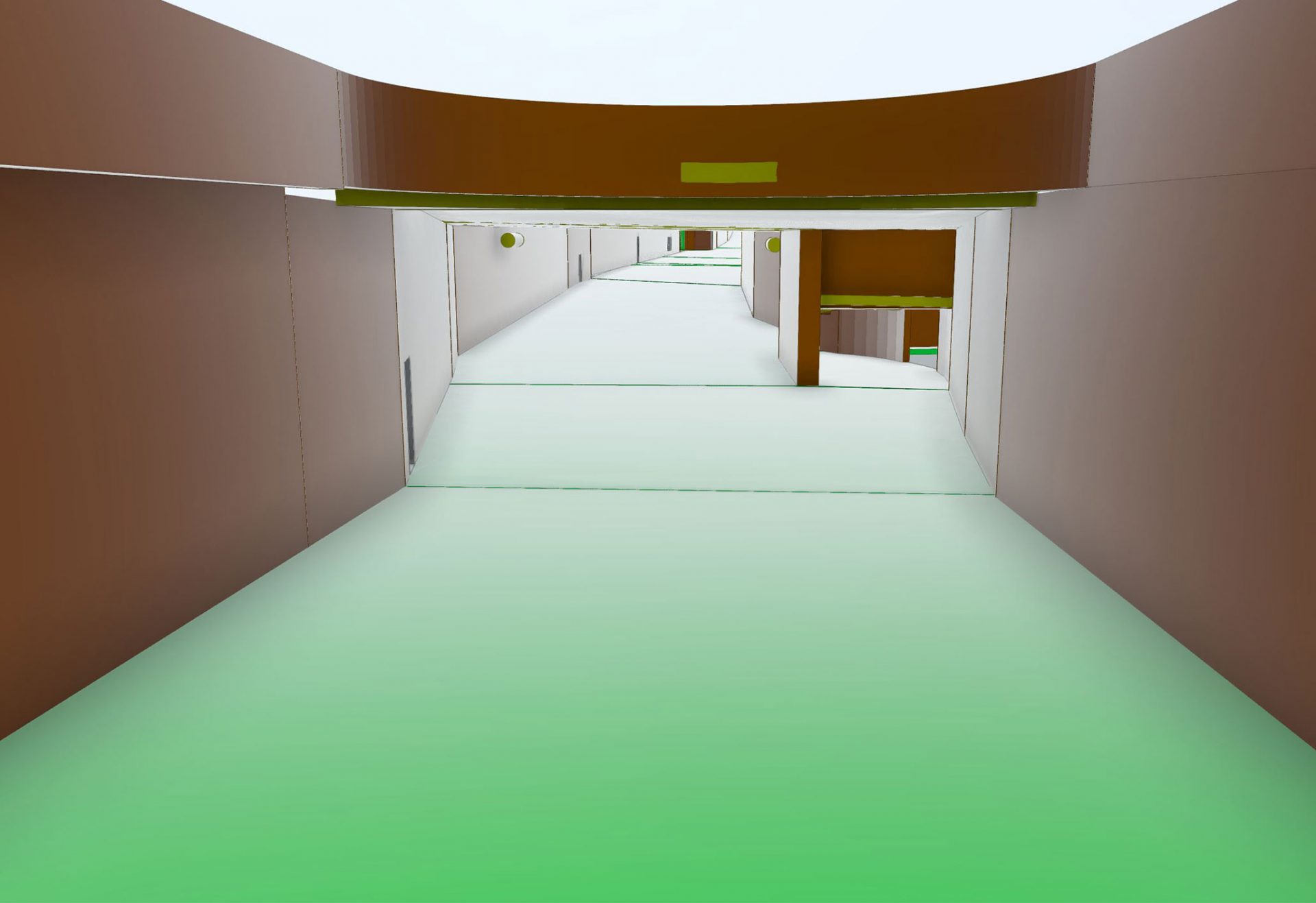

Der Citytunnel wurde in den 70er Jahren gebaut und ist in die Jahre gekommen. Derzeit sind umfangreiche Sanierungsarbeiten geplant. So soll beispielsweise die gesamte Beleuchtung erneuert werden. Stellenweise sind Betonschäden sichtbar. Als Planungsgrundlage entschied sich die Stadt Darmstadt für einen 3D-Scan des gesamten Tunnels sowie der dazugehörigen Tunnelwarte, die sich ebenfalls unterirdisch in der Mitte des Tunnels befindet. Die Anforderungen lagen in der Erstellung einer 3D-Punktwolke sowie eines IFC-Bestandsmodells. Diese Daten sollten allen beteiligten Gewerken zur Verfügung gestellt werden.
Workflow 3D Scanworks
Aussentemperatur -6°
Die 3D-Vermessung konnte nur nachts durchgeführt werden, um den Verkehr so wenig wie möglich zu beeinträchtigen. Aufgrund der niedrigen Temperaturen und der Aussicht auf einen mehrstündigen Aufenthalt im Tunnel wurde beschlossen, den 3D-Scanner auf dem Dach des Fahrzeugs zu montieren. Das Fahrzeug blieb dann einige Minuten in einer Position, um den 3D-Scan durchzuführen.
Der RTC360 Scanner von Leica kann übrigens bis -10° eingesetzt werden, wenn die Innentemperatur des Geräts nicht unter -5° sinkt. Der Tunnelscan konnte nach einer Nacht abgeschlossen werden, gefolgt vom 3D-Scan der Tunnelwarte am nächsten Abend.
Die von uns erstellten 2D-Pläne und 3D IFC-Daten werden von unserem Kunden für die weitere Planung verwendet. Die Abstimmung mit anderen Gewerken erfolgt nun hauptsächlich über einen 360°-Online-Rundgang, der einfach über den Webbrowser aufgerufen werden kann. Dadurch werden zeitaufwändige Begehungen vor Ort eingespart.
